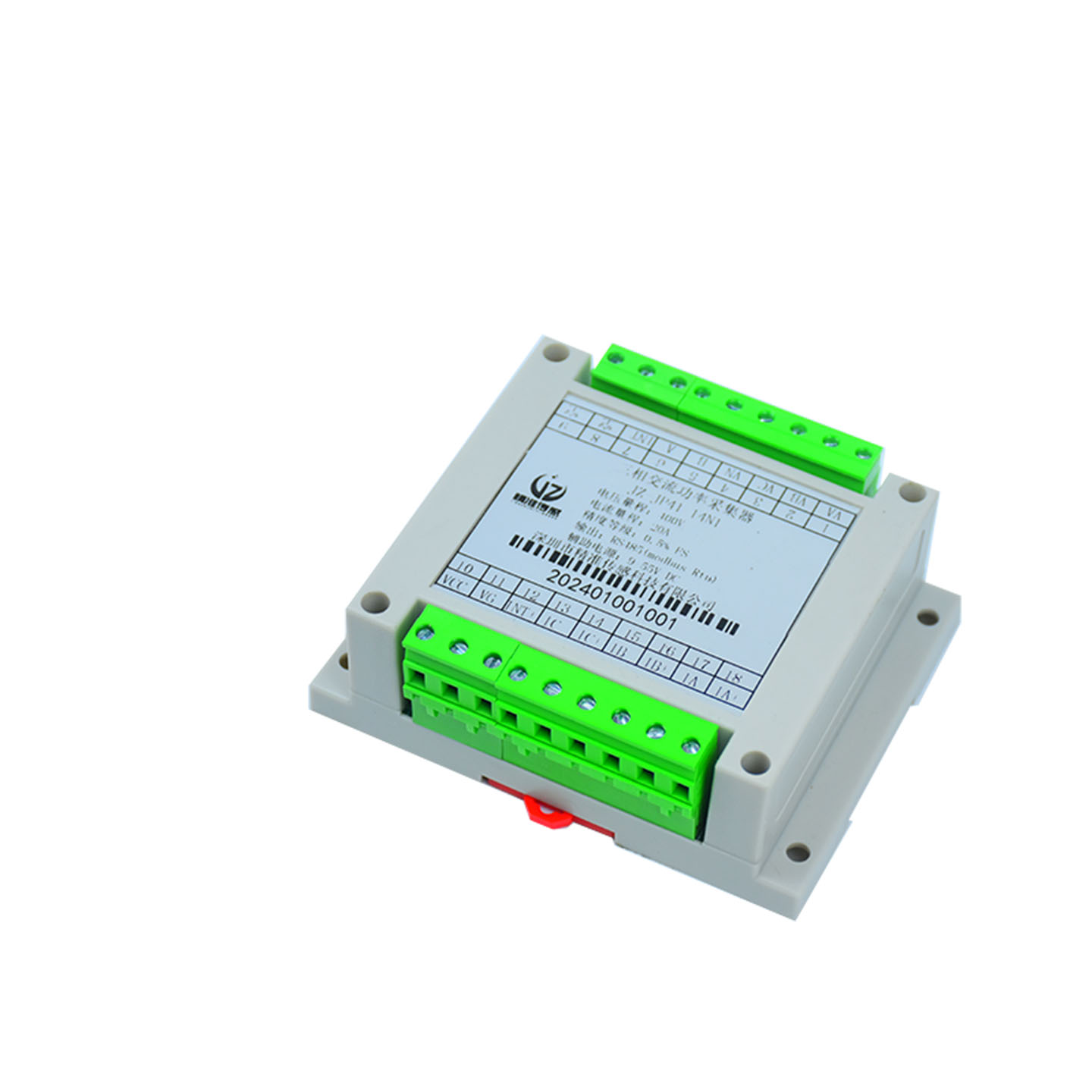

6路交流电压采集器
使用说明书
功能特点
l 精度高，电压精度可达0.2%；分辨率万分之一；
l 稳定性好，采用stm32单片机，独立AD采样，输入每通道互感器全隔离；
l 抗干扰性强，电源、通讯接口、输入端全隔离设计，隔离耐压≤DC 2500V，防雷击浪涌可达2KV以上；
l 交流任意波形真有效值测量；
l 可测量宽频响应30Hz-3KHz；
l 可实时测量6路交流电压等；
l 可测量6路交流电压总谐波含有量、1-51 次谐波、谐波有效值；
l 采用标准modbus rtu或modbus tcp协议可定制多主机轮询模式，指令回传各自主机；
l 可任意定制10V,100V,250V,400V,500VAC等电压量程；
l 可任意定制，总6路单路电压或者电流采集，总6路任意电压或电流组合采集，也可三路单相功率采集；
l 可任意定制通讯模式：RS485接口、RS232接口、RJ45网口、WIFI等通讯方式；
l 可任意定制宽电源：9-55V DC、85-265V AC；
l 35mm 导轨或螺丝钉安装方式，方便客户现场安装；
l 拔插端子，接线孔径4*4.5mm，方便客户接线使用。
产品是一款每通道同步实时测量交流真有效值，内部使用stm32与独立AD采样，抗干扰能力强，每通道之间输入与电源、通讯等采用全隔离。测量数据6路交流电压、频率、相序、谐波等电参数采集模块，适用于生产自动化检测设备、老化检测设备，电力柜，动环监测设备等。
二、产品型号
1、6路交流电压采集器
|
型号 |
功能 |
|
JZ-JV06-14N1 |
测量6路交流电压，RS485接口，9-55V电源 |
|
JZ-JV06-24N1 |
测量6路交流电压，RS232接口，9-55V电源 |
|
JZ-JV06-34N1 |
测量6路交流电压，RJ45网口，9-55V电源 |
|
JZ-JV06-19N1 |
测量6路交流电压，RS485接口，AC220V（DC110V）电源 |
|
JZ-JV06-29N1 |
测量6路交流电压，RS232接口，AC220V（DC110V）电源 |
|
JZ-JV06-39N1 |
测量6路交流电压，RJ45网口，AC220V(DC110V)电源 |
|
JZ-JI06-14N1 |
测量6路交流电流，RS485接口，9-55V电源 |
|
JZ-JI06-24N1 |
测量6路交流电流，RS232接口，9-55V电源 |
|
JZ-JI06-34N1 |
测量6路交流电流，RJ45网口，9-55V电源 |
|
JZ-JI06-19N1 |
测量6路交流电流，RS485接口，AC220V（DC110V）电源 |
|
JZ-JI06-29N1 |
测量6路交流电流，RS232接口，AC220V（DC110V）电源 |
|
JZ-JI06-39N1 |
测量6路交流电流，RJ45网口，AC220V(DC110V)电源 |
|
JZ-JD06-14N1 |
6路交流电压或电流组合（可任意组合），RS485接口，9-55V电源 |
|
JZ-JD06-24N1 |
6路交流电压或电流组合（可任意组合），RS232接口，9-55V电源 |
|
JZ-JD06-34N1 |
6路交流电压或电流组合（可任意组合），RJ45网口，9-55V电源 |
|
JZ-JD06-19N1 |
6路交流电压或电流组合（可任意组合），RS485接口，AC220V（DC110V）电源 |
|
JZ-JD06-29N1 |
6路交流电压或电流组合（可任意组合），RS232接口，AC220V（DC110V）电源 |
|
JZ-JD06-39N1 |
6路交流电压或电流组合（可任意组合），RJ45网口，AC220V(DC110V)电源 |
2、产品选型举例说明：
|
产品命名规则 |
|||
|
序号 |
型号 |
型号定义 |
具体型号功能注释 |
|
1、2 |
JZ |
公司品牌 |
公司品牌简称JZ |
|
3 |
J |
检测信号区别 |
J：交流信号；Z：直流信号；H：交直流信号 |
|
4 |
P |
检测信号具体功能 |
I：电流；V：电压；D：电压电流组合；P：功率 |
|
5、6 |
03 |
检测路数 |
01：1路；02：2路；03：3路；04：4路；06：6路； 08：8路；12：12路；16：16路；24:24路；32:32路 |
|
7 |
A |
拓展功能 |
D：输入共地；F：高频 K：继电器；M：脉动直流；O：穿孔；X：谐波；P：波形； |
|
8 |
3 |
通讯接口 |
1：RS485（默认modbus rtu）；2：RS232（默认modbus rtu）；3：RJ45网口（默认modbus tcp）；4：4G无线（默认modbus tcp）；5：WIFI（默认modbus tcp） |
|
9 |
4 |
辅助电源 |
1：5V；3:9-55V；8：110V DC； 9:85-220V AC |
|
10 |
N1 |
外壳类型 |
外壳尺寸(详情见产品外观与尺寸图) |
三、技术规格与性能指标
|
技术规格 |
性能指标 |
|
精度等级 |
0.2% FS |
|
电压量程 |
0-10V/0-500VAC等量程可定制 |
|
输入阻抗 |
电压通道2kΩ/V；电流通道0欧 |
|
工作温度 |
-20℃～+70℃ |
|
温度漂移 |
≤100ppm/℃ |
|
数据更新时间 |
250mS |
|
隔离耐压 |
大于2500V DC |
|
辅助电源 |
9V-55V DC/85-220V AC可选 |
|
额定功耗 |
<2W（例：24V电源小于40mA功耗） |
|
输出接口 |
RS485、RS232、RJ45网口通讯方式 |
|
数据输出 |
6路电压、频率、相序、谐波等数据 |
|
通讯波特率 |
2400、4800、9600、19200、38400、57600、115200 bps |
|
数据格式 |
奇校验/偶校验/无校验(默认)、8个数据位、1（默认）/2个停止位（网口与WIFI接口不设置） |
|
通讯协议 |
RS485、RS232接口默认Modbus-RTU协议或RJ45网口默认Modbus-TCP协议 |
|
通讯设置 |
通讯地址和波特率、奇偶校验、停止位等可软件设置 |
|
安装方式 |
35mm 导轨或螺丝钉安装 |
|
外观 |
115X90X40mm |
|
螺钉安装 |
70*105mm |
|
安装孔径 |
ф4.5mm |
|
出厂默认通讯参数 |
地址1号、9600波特率，无校验，8个数据位，1位停止位 |
五、产品尺寸
图一、产品尺寸图（导轨安装或螺钉）
六、产品接线图
