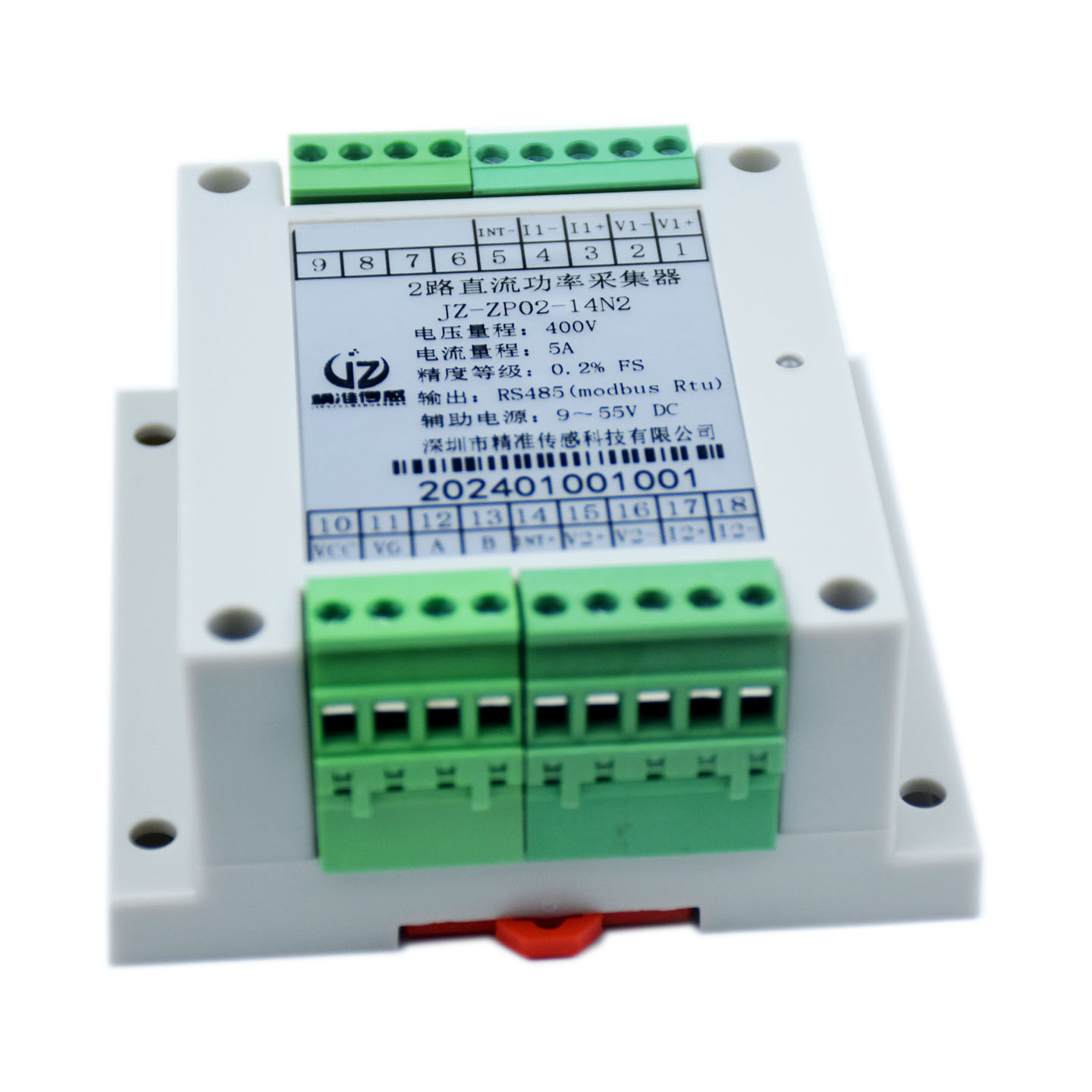

2路全隔离交直流电压采集器
使用说明书
功能特点
l 精度高，电压精度0.2%，线性精度0.1%；分辨率万分之一；
l 稳定性好，采用stm32单片机，独立AD采样，输入每通道全隔离；
l 抗干扰性强，电源、通讯接口、输入端全隔离设计，隔离耐压>DC 2500V，防雷击浪涌可达2KV以上；
l 交直流真有效值测量；
l 可实时测量2路交直流电压，兼容正负极性等数据；
l 网口采用标准modbus rtu或modbus tcp协议可多主机轮询模式，指令回传各自主机；
l 可任意定制10V,100V,250V,400V,500VDC等电压量程；
l 可任意定制0~1mA/0-500mA/0~1A/0-2A/0~5A AC/DC等电流量程；(大量程可通过外接传感器或分流器扩大量程范围)
l 可任意定制，总2路电压或者电流采集，总2路任意电压或电流组合采集,总2路功率采集；
l 可任意定制通讯模式：RS485接口、RJ45网口等通讯方式；
l 默认宽电源：9-55V DC；
l 35mm 导轨或螺丝钉安装导轨安装方式，方便客户现场安装；
l 拔插端子，接线孔径4*4.5mm，方便客户接线使用。
产品是一款每通道同步实时测量正负极性交直流真有效值，内部使用stm32与独立AD采样，抗干扰性强，每通道之间输入与电源、通讯等采用全隔离。测量数据2路交直流电压、正负极性采集模块，适用于生产自动化检测设备、直流老化检测设备，电源监测系统，电力柜设备等。
二、型号
1、2路全隔离交直流电压采集模块
|
型号 |
功能 |
|
JZ-ZV02-14N2 |
2路直流电压，RS485接口，9-55V电源 |
|
JZ-ZV02-24N2 |
2路直流电压，RS232接口，9-55V电源 |
|
JZ-ZV02-34N2 |
2路直流电压，RS485接口+RJ45网口，9-55V电源 |
|
JZ-ZV02-19N2 |
2路直流电压，RS485接口，9-55V电源 |
|
JZ-ZV02-29N2 |
2路直流电压，RS232接口，AC220V（DC110V）电源 |
|
JZ-ZV02-39N2 |
2路直流电压，RS485接口+RJ45网口，AC220V(DC110V)电源 |
|
JZ-ZD02-14N2 |
2路直流电压，RS485接口，9-55V电源 |
|
JZ-ZD02-24N2 |
2路直流电压电流组合，RS232接口，9-55V电源 |
|
JZ-ZD02-34N2 |
2路直流电压电流组合，RS485接口+RJ45网口，9-55V电源 |
|
JZ-ZD02-19N2 |
2路直流电压电流组合，RS485接口，9-55V电源 |
|
JZ-ZD02-29N2 |
2路直流电压电流组合，RS232接口，AC220V（DC110V）电源 |
|
JZ-ZD02-39N2 |
2路直流电压电流组合，RS485接口+RJ45网口，AC220V(DC110V)电源 |
2、产品选型举例说明：
|
产品命名规则 |
|||
|
序号 |
型号 |
型号定义 |
具体型号功能注释 |
|
1、2 |
JZ |
公司品牌 |
公司品牌简称JZ |
|
3 |
J |
检测信号区别 |
J：交流信号；Z：直流信号；H：交直流信号 |
|
4 |
P |
检测信号具体功能 |
I：电流；V：电压；D：电压电流组合；P：功率 |
|
5、6 |
03 |
检测路数 |
01：1路；02：2路；03：3路；04：4路；06：6路； 08：8路；12：12路；16：16路；24:24路；32:32路 |
|
7 |
A |
拓展功能 |
预留 |
|
8 |
3 |
通讯接口 |
1：RS485（默认modbus rtu）；2：RS232（默认modbus rtu）；3：RJ45网口（默认modbus tcp）；4：4G无线（默认modbus tcp）；5：WIFI（默认modbus tcp） |
|
9 |
4 |
辅助电源 |
1：5V；3:9-55V；8：110V DC； 9:85-220V AC |
|
10 |
N1 |
外壳类型 |
外壳尺寸(详情见产品外观与尺寸图) |
三、技术规格与性能指标
|
技术规格 |
性能指标 |
|
精度等级 |
0.2% FS |
|
电压量程 |
可任意定制0-10V,100V,250V,400V,500V AC/DC等电压量程； |
|
电流量程 |
0~1mA/0-500mA/0~1A/0-2A/0~5A AC/DC等量程可定制；(大量程可通过外接传感器扩大量程范围) |
|
输入阻抗 |
电压通道2kΩ/V；电流通道0欧 |
|
工作温度 |
-20℃～+70℃ |
|
温度漂移 |
≤100ppm/℃ |
|
数据更新时间 |
80mS（默认）、300mS可选 |
|
隔离耐压 |
大于2500V DC |
|
辅助电源 |
宽电源9V-55V DC |
|
额定功耗 |
<2W（例：24V电源小于50mA功耗） |
|
输出接口 |
RS485、RS232、RJ45网口通讯方式 |
|
数据输出 |
2路交直流电压、兼容正负极性等数据 |
|
通讯波特率 |
2400、4800、9600、19200、38400、57600、115200 bps |
|
数据格式 |
奇校验/偶校验/无校验(默认)、8个数据位、1（默认）/2个停止位（网口与WIFI接口不设置） |
|
通讯协议 |
RS485、RS232接口默认Modbus-RTU协议或RJ45网口默认Modbus-TCP协议 |
|
通讯设置 |
通讯地址和波特率、奇偶校验、停止位等可软件设置 |
|
安装方式 |
35mm 导轨或螺丝钉安装 |
|
外观 |
90×90×40mm |
|
螺钉安装 |
80×70mm |
|
安装孔径 |
ф4.5mm |
|
出厂默认通讯参数 |
地址1号、9600波特率，无校验，8个数据，1位停止位 |
|
网口默认通讯参数 |
IP地址：192.168.0.7 ；端口号：8234 ；波特率：固定115200 |
五、尺寸图
图一、产品尺寸图（导轨安装或螺钉）
六、接线图
图四、产品接线参考图
端子引脚定义
|
功能 |
标号 |
定义 |
备注 |
|
电流输入 |
每路单独两个输入端，电流输入产品时端子一入一出串接在电流回路； |
直流电流需分极性，正负以产品标注为准 |
|
|
电压输入 |
每路单独两个输入端，电压输入产品时端子一正一负； |
直流电压需分极性，正负以产品标注为准 |
|
|
辅助电源 |
VCC |
电源正极 |
模块的工作电源，宽电源供电9-55VDC |
|
VG |
电源负极 |
||
|
复位 |
|||
